简介

　　借助树莓派,通过HTTP协议对移动硬盘进行操作。对指定路径的文件进行扫描后写入数据库,提供一系列的API对数据进行增删查改功能.方便家庭成员对其媒体文件的访问

　　服务端需要安装:python3, flask. 若需要对生成媒体文件的缩略图,采集媒体文件的信息,则需要再安装: ffmpeg, Pillow.

　　客户端需要根据需求,实现以下API接口.已提供的iOS客户端: iPrivate

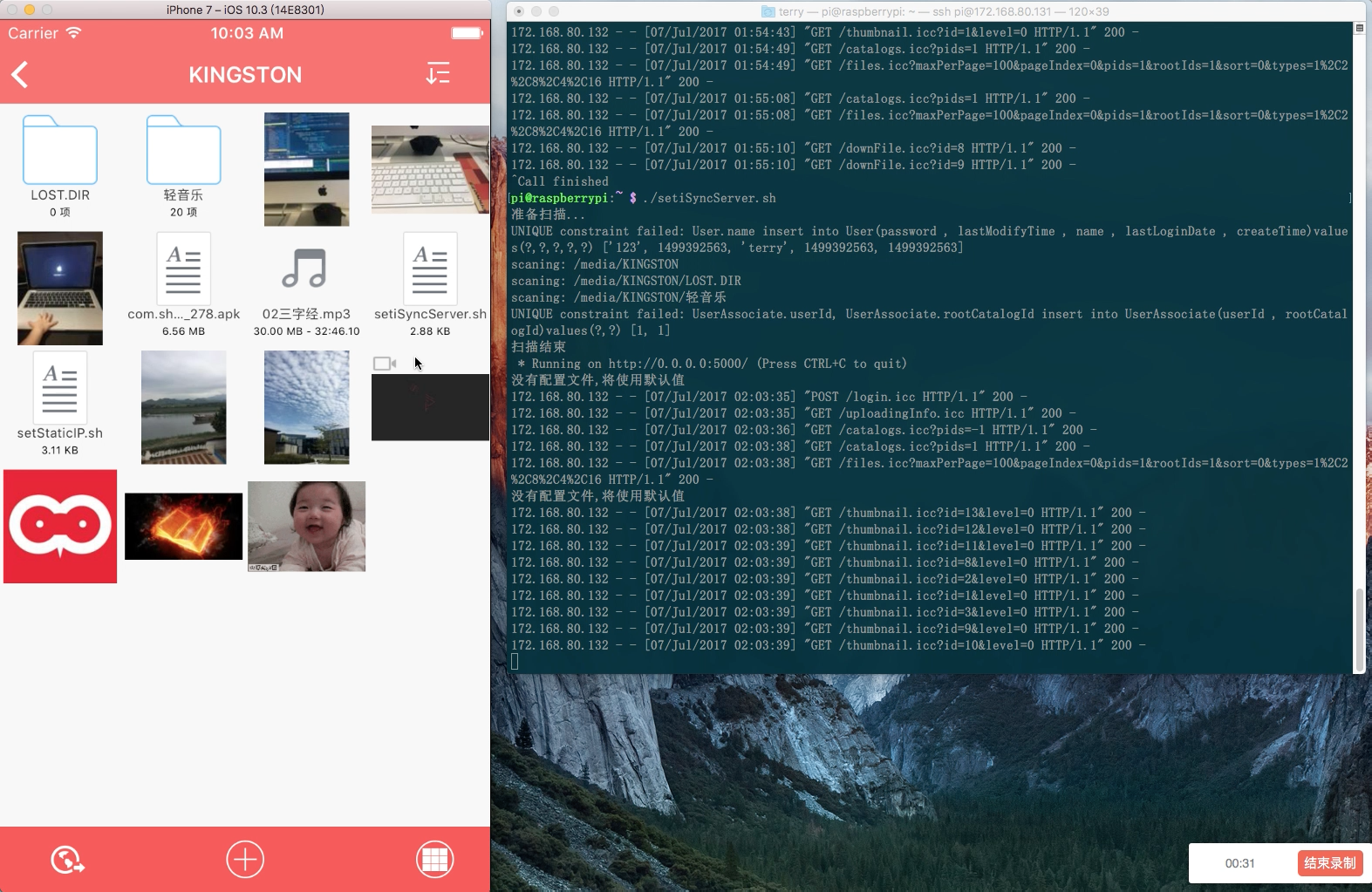

来张图片看看效果 左边是在iphone上的效果, 右边是在树莓派上的效果

再来看看我录制的一个视频, 点击打开

安装

iSyncServer源码托管在 github 和 coding

在树莓派上安装服务器

推荐下载RASPBIAN LITE版本,安装方式可参考树莓派入门

使用以下脚本自动安装iSyncServer 脚本会自动更新操作系统,并安装软件: git, ffmpeg, pyenv, python 3.5.2, 虚拟环境iSyncServerEnv3.5.2, Pillow, Flask. 并添加开机启动功能.在安装完成之后,会让你输入一些配置

此脚本只在raspbian lite 版本上测试通过 国内的朋友在调用脚本前,最好更换下树莓派的数据源,做一些基本配置.可以参考下树莓派配置

若脚本在执行过程中下载文件超时,你可以重新执行一次,或者是进行服务器的 ~/iSyncServer 中执行 ./run.sh 脚本

curl "https://raw.githubusercontent.com/jxd524/iSyncServer/master/run.sh" > ~/setup_iSyncServer.sh && bash ~/setup_iSyncServer.sh ; rm ~/setup_iSyncServer.sh

PS: 国内的亲们,在树莓派新操作系统下安装iSyncServer推荐用以下命令 (更新系统内核并安装相应依赖,100M带宽估计也得1个小时才能完成)

• 1: 提高apt-get访问速度, 自动挂接USB并重启系统,重启后,只要你插入USB,你就能在 /media/ 下找到你的USB,并能够读写数据了

curl "http://icc.one/files/raspberrypi/addAptSrc.sh" | sudo bash && curl "http://icc.one/files/raspberrypi/setAutoUSB.sh" | sudo tee /etc/udev/rules.d/50-myUsb.rules && sudo reboot

• 2: 插入你的USB移动硬盘
• 3: 开始安装iSyncServer

curl "https://raw.githubusercontent.com/jxd524/iSyncServer/master/run.sh" > ~/setup_iSyncServer.sh && bash ~/setup_iSyncServer.sh ; rm ~/setup_iSyncServer.sh

• 4: 在你的iPhone上安装 iPrivate,并使用它来连接你的派,输入你在服务端的IP地址和商品,用户名与密码就完成了

在其它操作系统上安装服务器

1. 安装git
2. 安装ffmpeg(可选操作,若不安装,则iSyncServer无法生成视频缩略图)
3. 安装 pyenv, pyenv-virtualenv.具体可查阅这里和那里
4. 创建python3.5.2虚拟环境 iSyncServerEnv3.5.2
5. 在 iSyncServerEnv3.5.2 下安装 Pillow, Flask
6. 使用GIT或直接下载iSyncServer 的源码到本地 ~/iSyncServer 下.
7. 配置 scanDiskConfig.json,文件不存在则创建,有以下三种方式也完成配置
   • 执行 buildingScan.sh 脚本来输入信息以生成JSON文件, 位于 ~/iSyncServer 目录下
   • 启动python虚拟环境后运行scanDisk.py. 具体参数请查阅
   • 根据这里的说明, 自行编辑JSON文件
8. 配置 appConfigs.json, 可以有以下两种方式
   • 执行 buildingConfig.sh 脚本来输入信息以生成JSON文件, 位于 ~/iSyncServer 目录下
   • 根据这里的说明, 自行编辑JSON文件
9. 在虚拟环境iSyncServerEnv3.5.2 下运行 python scanDisk.py 以扫描数据(这一步可选,若已经扫描过了.可以跳过)
10. 在虚拟环境iSyncServerEnv3.5.2 下运行 python app.py. 启动服务
11. 在你的iPhone上下载安装iPrivate,输入服务器地址与端口,用户名与密码.
12. 没有了.此时你已经可以在你的iPhone上对你远端文件进行操作了

在iOS上安装客户端

使用iPrivate 输入服务器地址, 如 http://192.168.1.188:5000, 一般是你的服务器IP地址后加 :5000

App配置文件

在根目录下创建名为 appConfigs.json 的配置文件.它将影响整个服务器.若没有配置文件,则使用默认值 以下字段有效

• logFileName: 日志存在路径,默认是 ./building/appLog.log
• thumbPath: 生成缩略图时存放的总路径,默认 ./building/thumbs
• defaultUserPath: 默认的用户路径,只有当创建了用户,但此用户还没有一个目录时有效,默认 ./building/users
• shareUrlThreshold: 分享URL的最大数量,默认1000,
• shareUrlTimeout: 分享URL的最大缓存时间,默认1800, 单位:秒
• onlineThreshold: 在线人数极值,超过此值,则会进行超时处理,默认100
• onlineTimeout: 在线用户无活动保持的最大时间,默认 3600, 单位: 秒

可以使用 configs.py 来配置, configs.py 支持以上字段的设置,如下例子

python configs.py --onlineThreshold=500 --thumbPath=/Users/terry/work/thumbPaths

也可以直接编辑源码根目录下的 appConfigs.json 文件(若不存在,则直接创建),如下例子

{
    "onlineThreshold": 500,
    "onlineTimeout": 8000,
    "thumbPath": "/Users/terry/work/thumbPaths"
}

扫描数据(附加功能)

为方便处理磁盘数据,提供了 scanDisk.py 来递归扫描指定的目录,将对应的文件和用户信息写入到数据库中 配置文件外层是一个数组,每个对象拥有 paths 和 users 属性

users: 字典类型,定义用户名与密码 paths: 包含字符串的数组,定义要扫描的路径信息 mergeRootPaths: 合并根目录, 对已扫描进数据库的路径进行判断,防止过多根目录.默认为 1

一般情况,你只需要根据要求把配置文件写好,然后运行 python scanDisk.py 就可以了.以后若你指定的路径有文件变动,你只需要再一次运行命令就能解决问题了

具体参数见下表

执行命令例子

#根据同目录下 scanConfig.json 来扫描数据
python scanDisk.py

#使用配置文件 sd.json 来扫描数据
python scanDisk.py -i sd.json

#增量扫描
python scanDisk.py -p /User/Terry/syncFiles/t2

配置文件例子

[
    {
        "paths":["~/work/temp/sharePath", "~/Downloads"],
        "users":[
            {"name": "terry", "password": "123"},
            {"name": "terry2", "password": "333"}
        ],
        "mergeRootPaths": 1
    },
    {
        "paths":["/User/Terry/syncFiles/t1"],
        "users":[
            {"name": "terry"}
        ]
    },
    {
        "paths":["/User/Terry/syncFiles/t2"],
        "users":[
            {"name": "terry2"}
        ]
    }
]

iSyncServer源码说明

若你对源码有兴趣,或者是开发新的iSyncServer客户端.你就需要往下看看了. 下面对 iSyncServer 的数据库和源码,提供的接口做一些介绍

数据库表结构说明

服务端使用python内建支持的数据库: sqlite3. 只用了4张表来对数据做记录,具体定义,可参考源代码.

1. User: 用户表
2. Catalog: 目录表,记录目录的相关信息
3. Files: 文件表,记录文件的相关信息
4. UserAssociate: 用户与目录的关系表,记录用户对拥有读写操作的根目录信息

对于前三个表,都有HelpInfo信息,这些字段对服务端来说是没有意义的.只负责保存. 只对客户端有意义,客户端可以根据需求赋不同含义.

API接口描述

定义接口的请求与响应,若无说明,则

1. 请求与响应都是通过JSON格式进行交互
2. 接口都需要登陆后才能使用

命令响应返回格式

{
    "code": 0,
    "msg": "error message",
    "data": "不同的命令有不同的结构"
}

类型定义

datetime:包含日期与时间的类型. 1970到现在的秒数,如 2017-04-19 03:06:44 +0000 表示为: 1492571204

typedef datetime int

orientation: 图片或视频的旋转方向 在扫描文件时会生成,在生成缩略图时会用到,数据库中记录着原始的方向,若为0,表示不需要旋转

与iOS中UIImageOrientation的具体对应关系表

fileStatus: 文件状态 标志文件是否已经存在,使用scanDisk时,使用的状态的:kFileStatusFromLocal 当需要服务端生成缩略图时,其相应字段需要设置为 kFileStatusFromLocal,否则不进行缩略图生成

kFileStatusFromLocal        = 0 # 来自本地
kFileStatusBuildError       = 1 # 本地生成时出错
kFileStatusFromUploading    = 2 # 来自上传
kFileStatusFromUploaded     = 3 # 来自上传,并且已经上传完成

数据库Files表字段说明: √ 表示可能的值

fileType: 媒体类型定义

kFileTypeImage      = 1 << 0
kFileTypeGif        = 1 << 1
kFileTypeVideo      = 1 << 2
kFileTypeAudio      = 1 << 3
kFileTypeFile       = 1 << 4

HelpInfo定义: 记录自带的辅助信息,这些信息对服务器没有意义,只负责保存

{
    "helpInt": 12,
    "helpText": "xxxx",
    "lastModifyTime": 1480665083.080785
}

UserInfo: 用户信息

{
    "id": 12,
    "name": "displayName",
    "createTime": 123123123.00,
    "lastLoginDate": 1480665083.080785,
    "helpInt": 20,
    "helpText": "only for client"
}

CatalogInfo: 目录信息

{
    "id": 123,
    "rootId": 1,
    "parentId": 1,
    "name": "display name",
    "createTime": 123123.123,
    "lastModifyTime": 12312312.123,
    "memo": "xxx",
    "subCatalogCount": 0,
    "fileCount": 100,
    "helpInt": 123,
    "helpText": "only for client"
}

FileInfo: 文件信息

{
    "id": 123,
    "uploadUserId": 1,
    "catalogId": 1,
    "name": "display name",
    "ext": "mp4",
    "createTime": 123123,
    "uploadTime": 3243423,
    "importTime": 98123,
    "lastModifyTime": 1231.12,
    "size": 123123,
    "type": 0,
    "duration": 1231.12,
    "width": 300,
    "height": 400,
    "orientation": 0,
    "memo": "jjjj",
    "helpInt": 12,
    "helpText": "XXXX",
    "uploadingThumbSize": 0,
    "uploadingScreenSize": 0,
    "uploadingOriginSize": 0
}

PS:

• uploadingThumbSize: 表示当前已经上传的小缩略图大小
• uploadingScreenSize: 大缩略图
• uploadingOriginSize: 原始文件 以上三个参数,只有当文件还没有上传成功时才会返回.用于断点上传功能. 客户端在上传完文件信息之后,在每次上传文件内容之前,都可以先获取已上传字节数后, 再上传后续内容.参考Api: uploadFileInfo, uploadFile

PageInfo: 分页信息

{
    "pageIndex": 0,
    "maxPerPage": 10,
    "pageCount": 100
}

帐户相关接口

login.icc

登陆服务器

logout.icc

退出服务器

HelpInfo 相关接口

helpInfo.icc

获取指定记录的辅助信息

updateHelpInfo.icc

设置指定记录的辅助信息

目录相关接口

catalogs.icc

获取指定目录下的信息

createCatalog.icc

创建目录

deleteCatalog.icc

删除目录

updateCatalog.icc

更新目录信息

文件相关接口

files.icc

请求指定目录下的数据

此操作中会返回fileStatus为 kFileStatusFromLocal 和 kFileStatusFromUploaded 的内容

sort

fileResponse

{ “list”: [{fileInfo}], “page”: {pageInfo} }

thumbnail.icc

请求指定文件的缩略图

此接口会判断相关fileStatus来确认是否自动生成缩略图, 在上传接口上需要设置好 statusForThumb, statusForScreen

缩略图说明

fileStatus说明

downFile.icc_ext

请求指定的文件

_ext: 表示扩展名,这是为了iOS在线播放而做的修改.它不参与计算,只是一个URL的表现形式

如下面两次方式都是可行的:

downFile.icc?id=12

downFile.icc.mp4?id=12

shareFileUrl.icc

获取指定资源的分享HTTP 地址

{
    "分享标志shareKey,用于 shareFile.icc "
}

shareFile.icc_ext

获取用户分享的文件 此接口不需要用户已经登录,只要共享标志已经缓存在服务器就可以下载 支持Http的单Range协议

_ext: 表示扩展名,这是为了iOS在线播放而做的修改.它不参与计算,只是一个URL的表现形式 调用如: shareFile.icc.mp4?shareKey=xxxx shareFile.icc.mov?shareKey=xxx

uploadFileInfo.icc

上传文件信息

上传文件时,先上传其信息,再上传文件内容 服务端在需要时自动生成缩略图时的相关信息,请参考: 获取缩略图

uploadingInfo.icc

获取当前正在上传的信息

uploadFile.icc

上传文件

若 multidata 的 filename 不在以下定义中,则直接报错

uploadResponse

{ “fileInfo”: {fileInfo}, “check”: {“origin”: “sha1或md5或空值”, “thumb”: “xxx”, “screen”: “xxx”} }

deleteFiles.icc

删除指定文件

updateFile.icc

更新文件信息
